技 術 文 件

DWQ-1111九腳網格套疊塑料托盤

適用于商超、服裝等行業產品平地周轉、倉庫墊貨

目  錄

1-1、產品圖片 -------------------------------------------------------- 3
1-2、產品尺寸圖 ------------------------------------------------------ 4
1-3、產品詳細參數 ---------------------------------------------------- 5
1-4、產品載荷能力 ----------------------------------------------------6
1-5、產品生產工藝 ---------------------------------------------------- 7
1-6、產品生產流程 ---------------------------------------------------- 7
1-7、托盤結構優勢 ---------------------------------------------------- 8
1-8、公司簡介 -------------------------------------------------------- 10
1-1、產品圖片

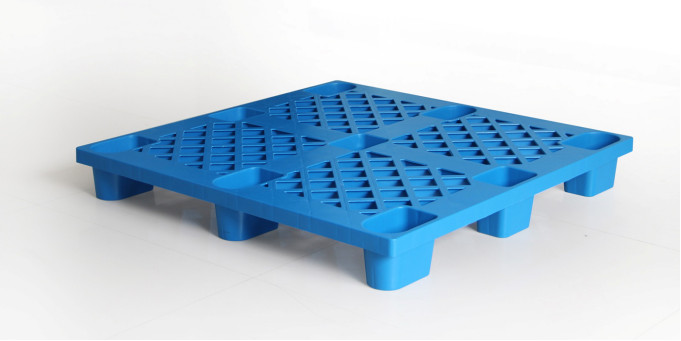

1111九腳網格套疊注塑托盤-正面

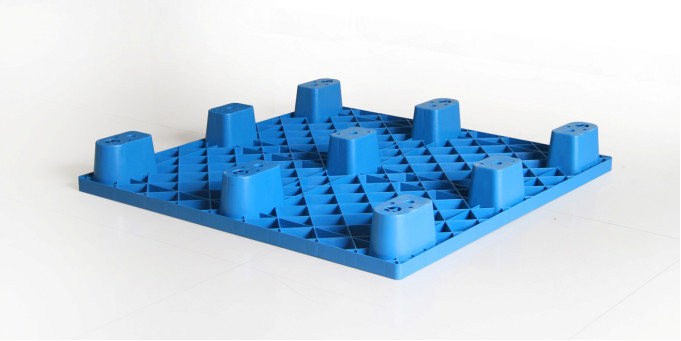

1111九腳網格套疊注塑托盤-背面

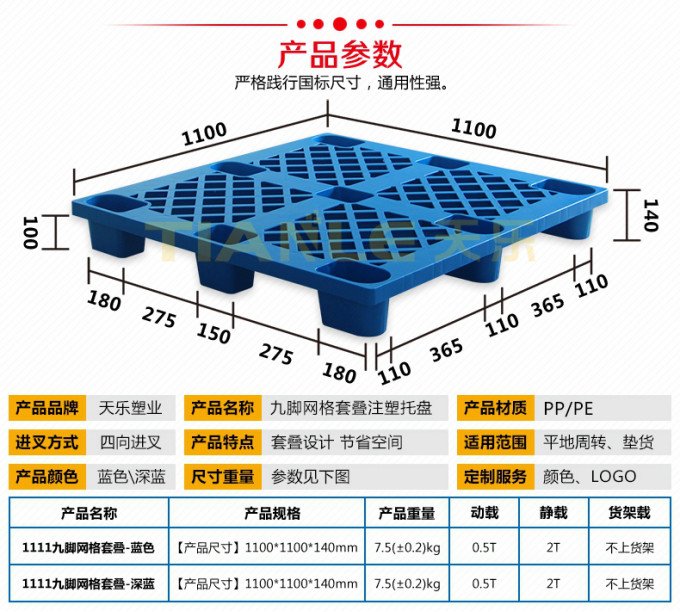

1-2、產品尺寸圖


1-3、產品詳細參數表

產品詳細參數
產品名稱	九腳網格套疊塑料托盤
型    號	DWQ-1111
產品尺寸	L1100×W1100×H140  單位：mm（長寬高誤差、對角線誤差≤5mm）。
產品顏色	藍色、深藍、紅色等，支持顏色定制服務。
適用環境	適用環境溫度為-25℃～45℃，在該范圍內托盤保持良好的剛性和抗沖擊性。
進叉方向	四向進叉
叉孔高度	100mm，適用于叉車、地牛等使用。
生產工藝	一次注塑成型。
產品承載	動載：0.5T，靜載：2T；不上貨架。
套疊設計	托盤采用套疊設計，節省運輸成本、節省倉儲空間，
產品材質	采用高密度聚丙烯/聚乙烯（PP/PE），無毒無害、不污染，適用于平地周轉、倉儲墊貨。
產品外觀	表面平整、無飛邊，無影響使用的裂紋和變形，單個托盤上下沒有明顯色差，同批產品色澤一致。
條碼設計	托盤長邊側面中心位置應留出貼條碼帶的位置空間大小不小于90x90mm。
標記方式	絲網印刷，公司名稱或logo。
執行標準	《塑料平托盤國jia標準》GB/T15234-1994


1-4、產品載荷能力

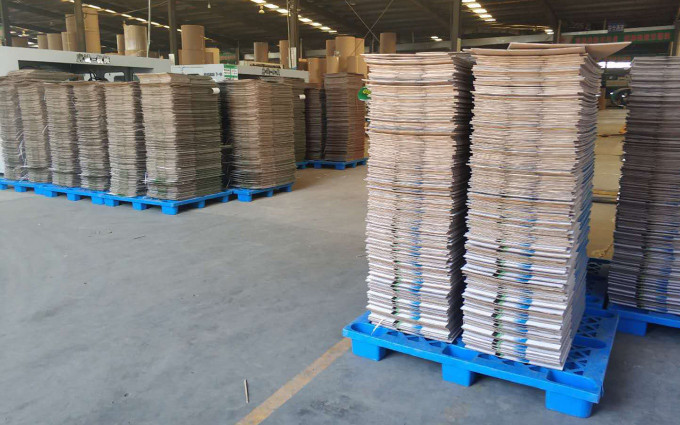

DWQ-1111雙面網格塑料托盤動載0.5T，靜載2T，產品適用于商超、服裝、印刷、食品等行業平地周轉、倉儲墊貨。
1） 動態載荷
指在使用叉車等搬運設備時，托盤在動態作業中，托盤上貨物平鋪均勻擺放，所能承受的max載荷重量。該托盤的動態載荷為：0.5T。
2） 靜態載荷
指托盤放在水平且剛性的平面上，貨物均勻平鋪在托盤上，托盤所能承受的max載荷重量。該托盤的靜態載
荷為：2T。

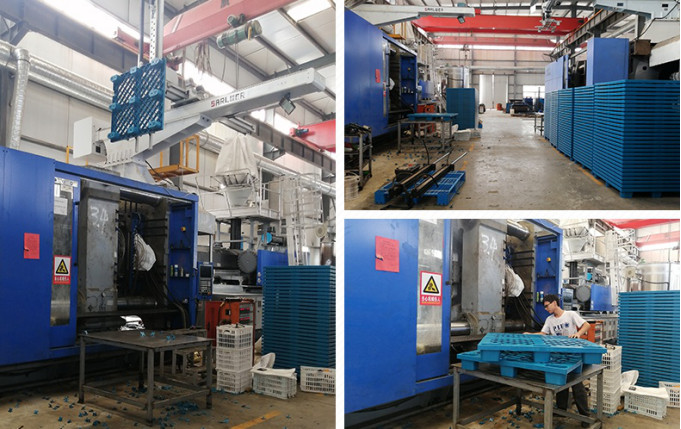

1-5、產品生產工藝
一次注塑成型。
1-6、產品生產流程
合模→將熔料注入模腔→保壓→冷卻→開模→注塑件頂出→修整邊角→成品。



1-7、托盤結構優勢
    （1）【鏤空網格設計】托盤采用鏤空設計，利于貨物防水防潮的同時，也保證貨物底部處于通風狀態。

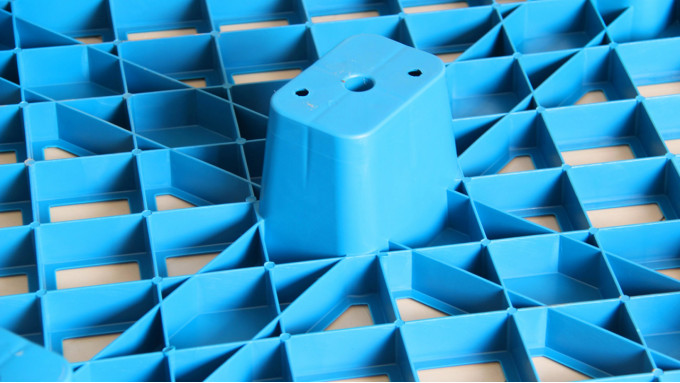

（2）【叉口、底部加強筋設計】托盤叉口、底部采用加強筋設計，提高托盤的穩定性和承重能力。

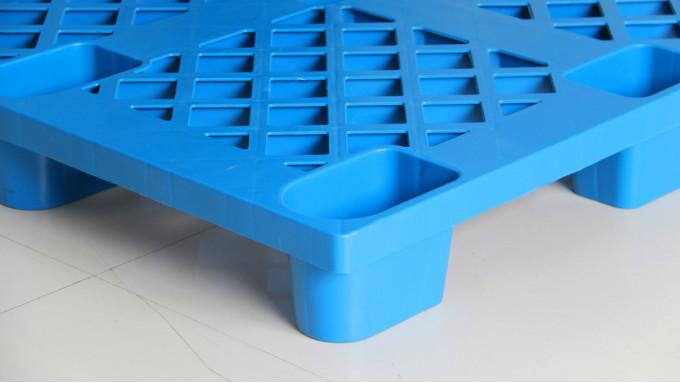

（3）【托盤邊緣圓弧角設計】一方面增加托盤的抗撞擊能力，另一方面防止發生磕碰弄傷使用者。



（4）【套疊設計】托盤采用套疊設計，節省物流費用及倉儲空間。



天樂公司簡介
山東天樂塑料科技有限公司坐落于山東省菏澤市巨野縣城東工業園，緊鄰327國道，地理位置優越，交通便利。天樂塑料是一家集研發，設計，制造，銷售為一體的大型生產塑料產品企業，公司擁有大型注塑、吹塑成型設備十多臺，擁有經驗豐富的設計研發團隊，可提供產品定制服務。生產塑料托盤（注塑、吹塑托盤）、環衛分類垃圾桶、塑料周轉箱（筐）、塑料折疊箱、塑料中空板、拉伸纏繞膜等系列產品。產品廣泛應用于倉儲物流、電商快遞、食品醫藥、糧油面粉、煙酒飲料、商場超市、印刷印務、電子電器、化工化肥、服裝紡織、汽車汽配等行業。
公司產品品種繁多，可以根據客戶要求來樣加工定制，廠家直銷，可開發票。歡迎新老顧客來電咨詢。
